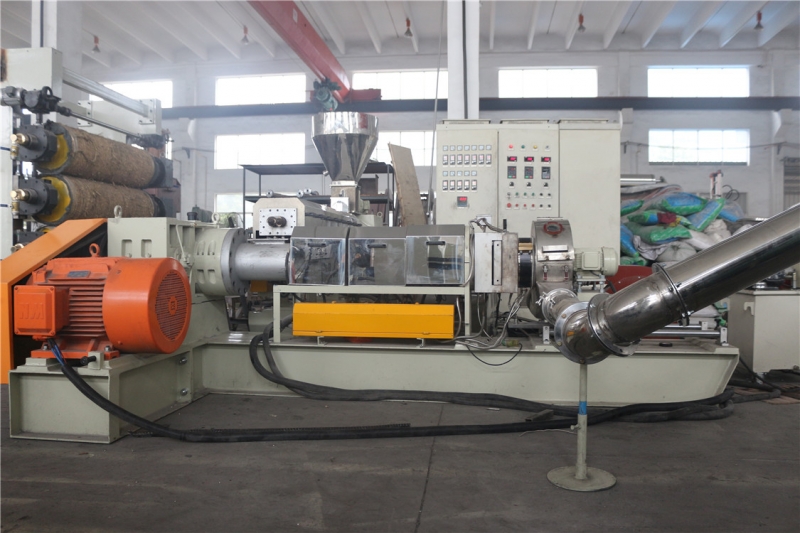

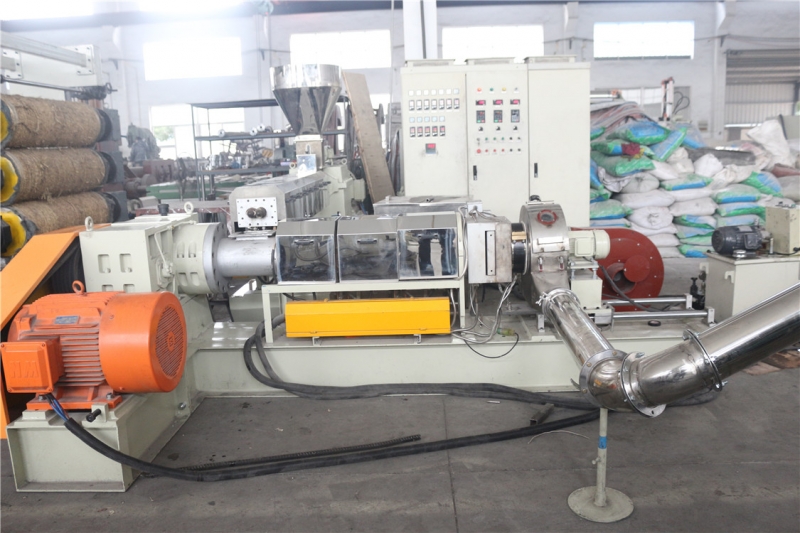

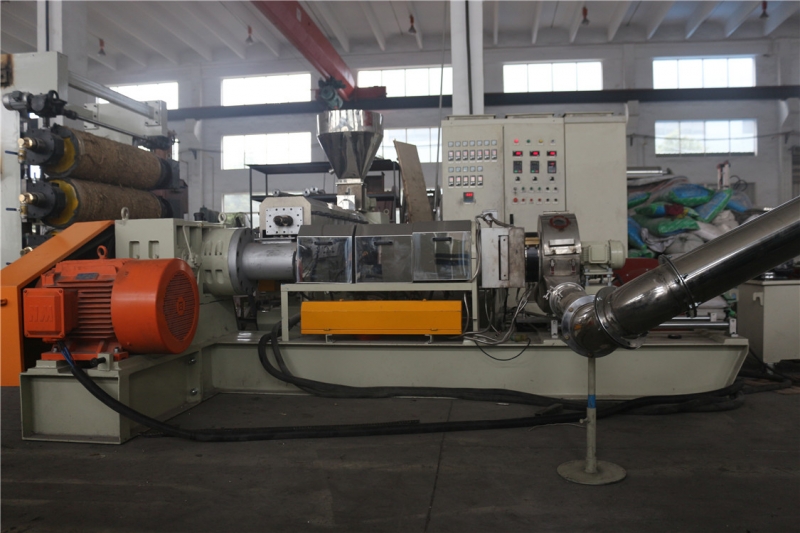

一、 电缆料造粒机设备减速箱
二、 1)减速及扭矩分配部分合为一体,结构紧凑;
2)滚针轴承,轴承减速扭矩分配系统的径向轴承
3)齿轮采用优质合金材料,精度按ISO1328-1995圆柱齿轮精度制造,齿轮全部采用渗碳淬火硬齿面。采用专用磨齿软件对齿轮进行齿廓修整,保证齿轮强度,齿向载荷均匀,强度高,噪音低,振动低;
二.电缆料造粒机设备螺杆:
1)螺杆为积木式结构;
2)芯轴材质:40CrNiMoA,螺纹元件与芯轴为渐开线联接;强度高,承载负荷大,拆装组合方便;
3)螺纹元件材质为优质高速工具钢W6MO5CR4V2,高温真空淬火热处理;
4)整体硬度:HRC60-64;
5)螺杆头、并帽联接为反牙联接,确保联接紧固。
三.电缆料造粒机设备料筒
1)材质:45#钢为基体,∞内孔采用优质双合金衬套;
2)第一节筒体为进料筒体,第六节筒体为自然排气筒体,第九节筒体为抽真空筒体
其余筒体为闭口筒体;
3)筒体采用软水冷却;
4)筒体间采用内六角高强度螺栓联接。
5)加热区段:进料区不加热,其他采用优质铸铝加热器。
四.电缆料造粒机设备软水冷却系统
1)冷却水泵功
2)软水管与机体分离,便于清洗和维修;
3)自动控水电磁阀、针型阀控制;
4)0.55m3冷却器:1台。
五. 电缆料造粒机设备抽真空系统:
1)真空泵;
2)抽真空水箱为不锈钢材质;
3)独立外置式,清理维修方便
六.电缆料造粒机设备换网系统
1)液压阻塞自动换网:双工位;配多孔板两块;包括换网器、液压站、液压缸等。
水环辅机设备
编辑
1)水环模面热切造粒机:4级电机,水环热切刀一套、电机联轴器一件,
2)调速控制:变频调速;
3)水环切粒罩:卧式,不锈钢材质;一件;推拉式结构;带刹车装置;
4)水泵一台,
5)加大型导流槽:不锈钢材质,一件;
6)离心脱水机:一台,加大型水箱为优质不锈钢材质;
7)加长振动筛:一台,L=2.5m,电机采用:震动专用电机;震动量可以调节大小:电机两台;振动筛筛网采用三层分离物料;大孔直径φ8mm,小孔直径φ2.5mm,不锈钢材质,冷却方式采用风冷;
8)风吹料仓:一套,1m3料仓一件,不锈钢材质;采用φ130mm不锈钢管联接;物料输送风机。
9) 主机控制柜一套;辅机控制柜一套
